高柔性電纜的特性

來源 : www.zjsnzj.com 編輯 : 玖泰卷筒電纜時間 : 2025-03-12 07:19:59 瀏覽量 :

高柔性電纜常用作電力傳輸和信號傳遞。用于機器人系統及移動設備，鑄造設備行業，生產流水線，機器人手臂等柔性場合。在工業環境中做連接控制，干燥或潮濕的室內環境可以使柔性電纜壽命更長，用于拖鏈的高柔性電纜則稱之為拖鏈電纜。

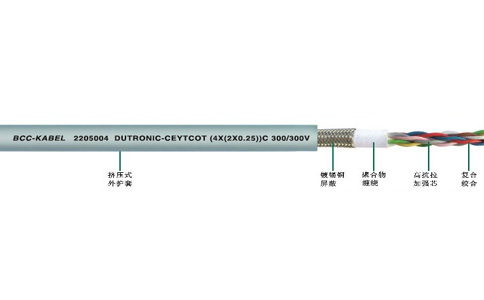

高柔性電纜在設計生產時，需要注重電纜的選材及設計結構，下面我們從這兩方面看一看高柔性電纜的特性：

導體：導體的選擇要適中，導體太粗或過細均會影響電纜柔韌性及機械強度。玖泰電纜設計生產的高柔性電纜導體符合VDE 0295/IEC 60228 Class 6標準，經優化的多股銅導體絞合結構，防止芯線折斷，從而使電纜在連續運動中耐用（甚至在小彎曲半徑的拖鏈應用中也能持久使用）。

絕緣：優選高機械性能彈性體材質，增強電纜的抗機械強度性能，保障電纜在長時間的循環往復移動彎曲場合下應用。

芯線結構：短節距優化成纜，進一步提升電纜的柔韌性能；復合成纜結構，將芯線圍繞一個抗拉材料做成的中心絞合成束，使得電纜的內部結構可靠穩定，在最大的彎曲受力作用時電纜也能保持穩定。

內護套：襯料填充擠壓成型內部護套，在外部支持復合絞線，從而防止電纜扭曲和芯線破損。

屏蔽：選用優化屏蔽層編織的全屏蔽層，防止屏蔽層破損，從而極大地增加和/或保護電纜的EMC功能。成束編織，強化芯線編織層，釋放彎曲半徑中芯線的低拉伸力/壓力，從而防止扭曲和芯線破損。

外護套：優選特殊改性彈性體材質作為電纜的外護套，提升電纜的柔軟性和機械強度的同時，還具備優異的環境適應性能。而擠壓成型的外部護套高度耐磨，支持屏蔽層編織，減少拖鏈中的磨損，從而顯著延長使用壽命。

我們從選材及設計結構方面分析了高柔性電纜的特性，材料與工藝的結合成就了高柔性電纜獨特的性能，高柔性拖鏈電纜不僅具備柔韌性能，還具備優異的抗機械強度性能，以適應電纜的循環往復移動彎曲使用。
